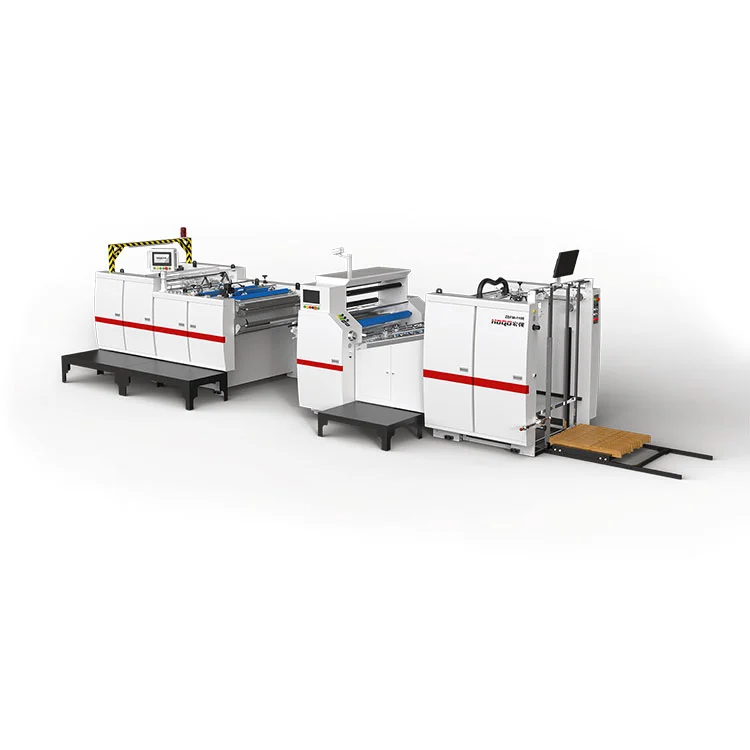

Laminovací stroj na prednanášanie tepelnej fólie

V snahe o efektívnosť výroby a ekologické štandardy sa dnes tradičný proces nanášania, ktorý spája lepidlo a sušenie, stal prekážkou. Hongqiang ako čínsky inovátor filmovej technológie uviedol na trh vysoko kvalitný laminovací stroj ZDFM-E na prednanášanie tepelnej fólie navrhnutý špeciálne na použitie vopred potiahnutej (bezlepkovej) fólie a optimalizovaného dizajnu. Upúšťa od zložitých systémov lepenia a sušenia a môže byť natieraný iba presným teplom a tlakom. Vďaka tomu je jeho štruktúra jednoduchšia, nižšia spotreba energie (celkový výkon je iba 30 kW), stabilnejšia rýchlosť (20-100 m/min), vhodná pre horúci a horúci tlak, rýchle výrobné scenáre.

Odoslať dopyt

Popis produktu

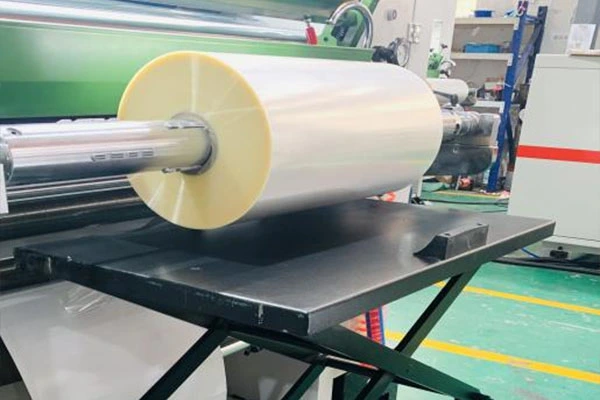

Laminovací stroj ZDFM-E na predbežné poťahovanie fólií od Hongqiang je navrhnutý na použitie s vopred potiahnutými (bezlepkovými) fóliami, čím sa eliminuje potreba samostatných lepiacich a sušiacich jednotiek. Tento zjednodušený dizajn znižuje celkovú spotrebu energie na približne 30 kW a podporuje prevádzkové rýchlosti od 20 do 100 m/min, vďaka čomu je vhodný pre rýchle aplikácie tepelného laminovania. Stroj obsahuje patentovanú technológiu elektromagnetického ohrevu, ktorá dosiahne prevádzkovú teplotu približne za päť minút a údajne spotrebuje o 33 % menej energie ako niektoré bežné systémy, spolu s liatinovým rámom pre štrukturálnu stabilitu. Zjednodušená konfigurácia môže prispieť k nižším obstarávacím nákladom, zníženým požiadavkám na údržbu a stabilnej prevádzke, zatiaľ čo voliteľné funkcie, ako sú hydraulické vozíky na fólie, zvyšujú pohodlie. Pre operácie zamerané na spracovanie vopred potiahnutých fólií ponúka toto zariadenie vyvážený prístup k efektívnosti a nákladovej efektívnosti.

Parameter produktu (špecifikácia)

Názov modelu	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max. veľkosť listu papiera (Š*D)	800 mm * 820 mm	1080 * 880 mm	1080 mm * 1250 mm	1200 mm * 1450 mm	1300 mm * 1650 mm
Min. Veľkosť listu papiera (Š*L)	220 mm * 230 mm	350 * 280 mm	350 mm * 280 mm	350 mm * 280 mm	350 mm * 280 mm
Rýchlosť laminovania	15-90 m/min (servoriadené)	20-100 m/min (riadené servomotorom)	20-100 m/min (riadené servomotorom)	20-100 m/min (riadené servomotorom)	20-100 m/min (riadené servomotorom)
Hrúbka papiera	100-550 g/m²	80-550 g/m2	80-550 g/m2	80-550 g/m2	80-550 g/m2
Výrobná sila	15 kW	15 kW	15 kW	15 kW	15 kW
Celkový výkon	35 kW	35 kW	35 kW	35 kW	35 kW
Prívod vzduchu	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa
Napájanie	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

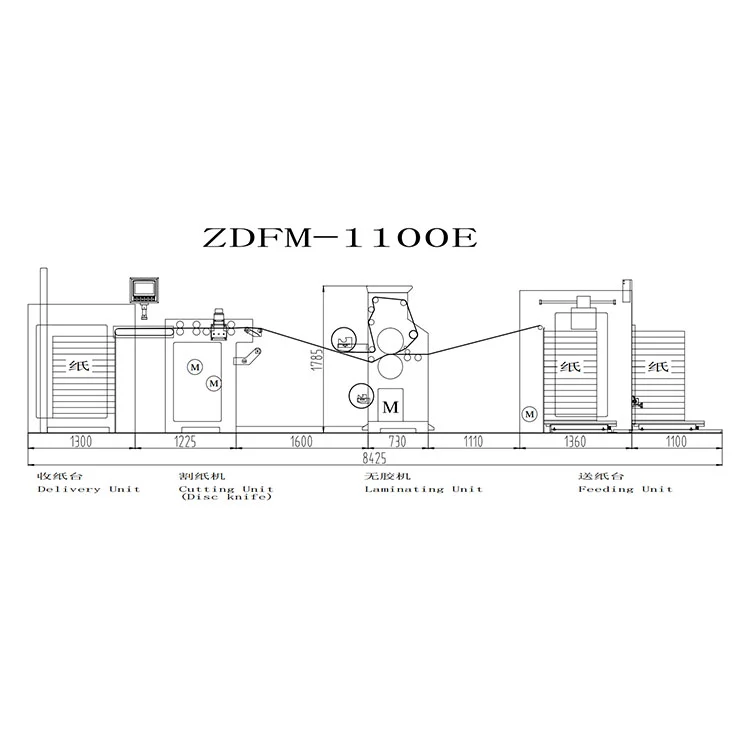

Celkové rozmery (DŠV)	7570 mm * 1 850 mm * 2 000 mm	824521502000 mm	990522001800 mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Hmotnosť	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Presnosť prekrytia	≤ + 1,5 mm	≤ + 1,5 mm	≤ + 1,5 mm	≤ + 1,5 mm	≤ + 1,5 mm
Hrúbka filmu na vodnej báze (bežná)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Hrúbka filmu lepidla predbežného náteru (bežná)	15-35 μm	15-35 μm	15-35 μm	15-35 μm	15-35 μm
Výška non-stop kŕmenia	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Výška zberného papiera (vrátane palety)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Kontajner	40HQ	40HQ	40HQ	40HQ	40HQ
HS kód	8439300000	8439300000	8439300000	8439300000	8439300000
Materiálová kompatibilita	OPP, BOPP fólie; papierové substráty; pevné obalové materiály	OPP, BOPP fólie; papierové substráty; pevné obalové materiály	OPP, BOPP fólie; papierové substráty; pevné obalové materiály	OPP, BOPP fólie; papierové substráty; pevné obalové materiály	OPP, BOPP fólie; papierové substráty; pevné obalové materiály

Funkcia a vlastnosti:

1. Súlad s národnými normami

Kompletný mechanický dizajn s bezpečnostnými protokolmi a komponentmi certifikovanými podľa čínskych High-Tech Industrial Standards.

2. Neotrasiteľná stabilita

Liatinový hlavný rám zaisťuje bez vibrácií, ultra stabilnú prevádzku aj pri náročných cykloch, životnosť viac ako 20 rokov.

3. Presné podávanie papiera

Servoriadený podávací systém zaručuje hladký transport papiera bez zaseknutia s automatickým nastavením.

4. Technológia Smart Alignment

Servopoháňaný mechanizmus zarovnávania papiera dosahuje presnosť polohovania ± 1,5 mm pre bezchybné prispôsobenie okrajov.

5. Prielomový vykurovací systém (3-zónový segmentový elektromagnetický vyhrievací valec)

Okamžité zahriatie (dosiahne 100 °C za 5 minút – 6× rýchlejšie ako bežné valce.)
Vysoká presnosť pri konštantnej teplote (udržiava rovnomernosť lepidla, aby sa zlepšil povrchový efekt laminovania aj pri vysokých rýchlostiach.)
Úspora energie (Aktivuje druhú zónu pre malé formáty ≤720 mm, čím sa spotreba energie zníži o 33 %).
Dlhšia životnosť（Cielené zahrievanie znižuje opotrebovanie gumových valcov, čím sa znižujú náklady na údržbu.）

6. Inteligentné prevádzkové režimy

ZDFM-E: Plná automatizácia jedným dotykom (automatické podávanie, nanášanie lepidla, tlakové čerpanie a odľahčovanie, rezanie a stohovanie).

ZDFM-S: Inteligentná asistovaná kalibrácia (Zadaním veľkostí listov cez HMI 11 servojednotiek automaticky upraví svoju polohu do 1 minúty).

7. Produktivita s nulovými výpadkami

Systém kontinuálnej výmeny dosiek eliminuje prestoje a zvyšuje výkon o 100 %.

8. Riadenie procesov v reálnom čase

Vstavané monitorovanie spätného pohľadu s pripojením IoT pre 24/7 diaľkovú diagnostiku prevádzky.

9. Hlavné komponenty od svetových lídrov

Elektrické systémy: Schneider Electric (FR), Omron (JP).

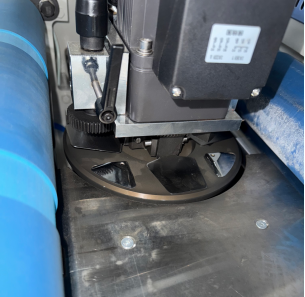

Zariadenie diskového noža (štandardné)

1.Diskový nôžje vybavený4 čepele, ktorý dokáže prestrihnúť film napostavenie spoločného produktupodľaotáčanie zariadenia kotúčového noža.

2.Horizontálne rezaniemôže lepšie rezať film bezpoškodenie povrchu papiera, ovládaná asamostatný frekvenčný menič, arýchlosť je možné ľubovoľne zvoliťvyrovnať sa s rôznymi situáciami.

Zariadenie na rezanie brúsnym kotúčom (štandardné)

1.Fréza s brúsnym kotúčomefektívne meliepovrch fólie v lonebez poškodenia potlačenej vrstvy. Spolupracuje s odrazovými kladkami, čo umožňujerýchle oddelenie materiálu. Zvlášť vhodné prespracovanie lepidla citlivého na tlak (PSA) .

2.Odrazové valceprijme asamostatne vyvinutý mechanizmus na ťahanie papiera, ktorý využívarozdiel rýchlostidorýchlo zlomiťfilm aoddeľte papier. Dosahuje produktbez chvostovej fólie a bez rolovacej fólie.
