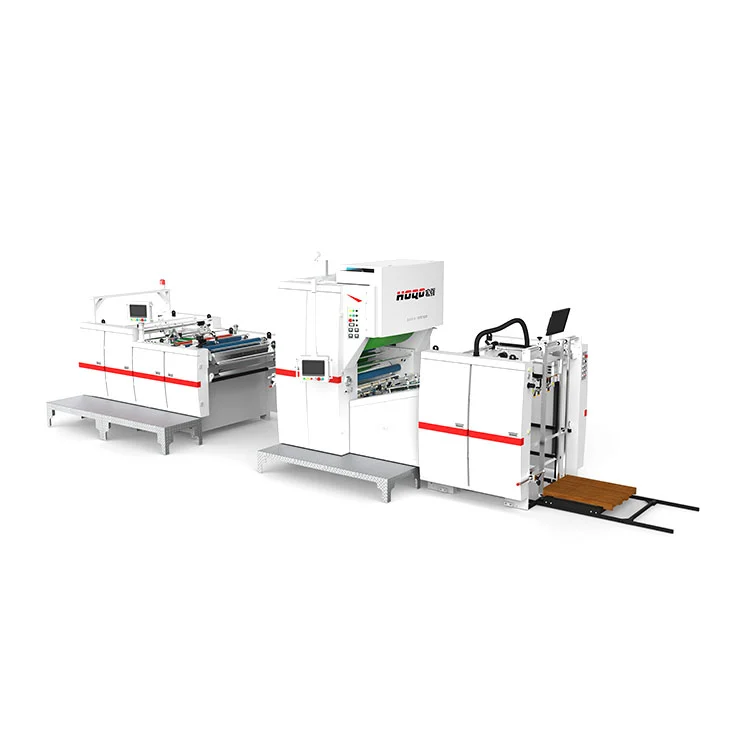

Automatický laminovací stroj s vertikálnym kotúčovým nožom

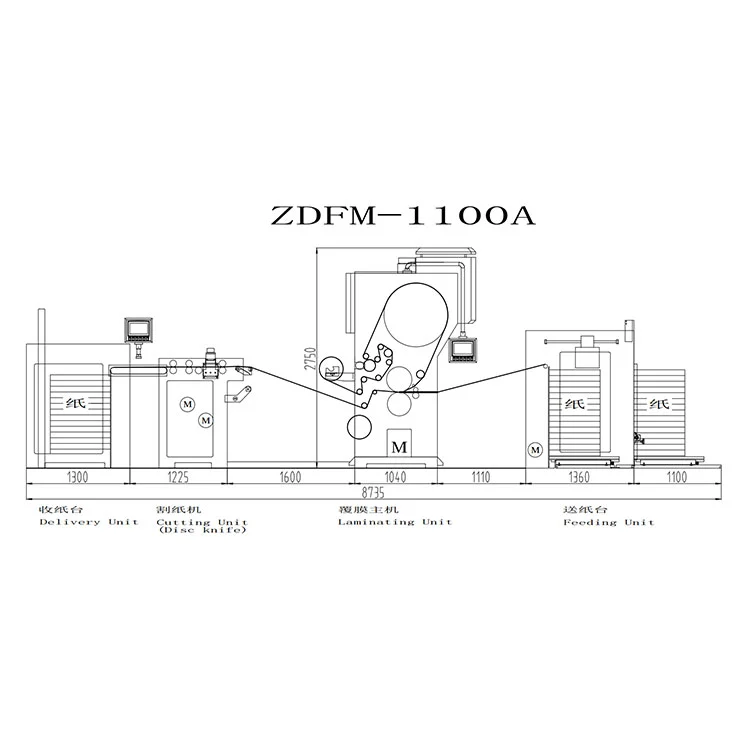

Podávanie, lepenie, laminovanie, rezanie a stohovanie sa na automatickom laminovacom stroji s vertikálnym kotúčovým nožom (ZDFM-A) spája v sekvencii ovládanej tlačidlom. S duálnymi servopohonmi a výberom režimov nanášania alebo prednanášania pracuje stroj v rozsahu rýchlosti 20–100 m/min. Jeho štyri funkčné časti – podávanie, laminovanie, rezanie a dodávanie – sú usporiadané tak, aby posúvali papier od vstupu až po hotové stohovanie. Zariadenie je kompatibilné s BOPP a inými štandardnými typmi fólií a jeho celkový dizajn môže ponúkať vyvážený prístup pre konzistentný výstup laminácie. Tento model je dostupný od Hongqiang ako súčasť sortimentu laminovacích strojov.

Parameter produktu (špecifikácia)

Funkcie a vlastnosti:

1. Súlad s národnými normami

Navrhnutá mechanická konfigurácia s bezpečnostnými systémami certifikovanými podľa čínskych štandardov High-Tech Industrial Standards.

2. Neotrasiteľná stabilita

Rám z liatiny s vysokou tuhosťou poskytuje platformu s nízkou rezonanciou pre nepretržité ťažké zaťaženie, ktorá má životnosť viac ako 20 rokov.

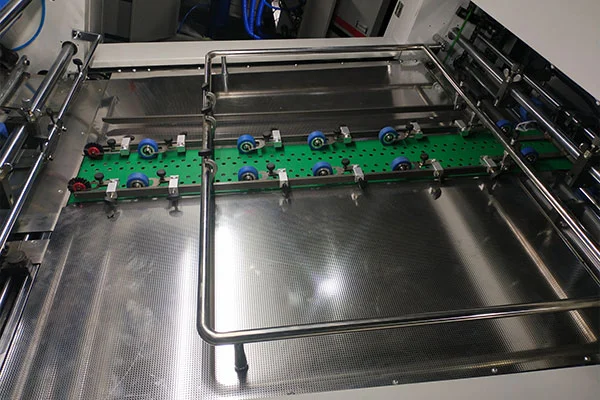

3. Presné podávanie papiera

Presný podávač so servoriadením zabezpečuje transport médií odolných voči zaseknutiu prostredníctvom adaptívneho automatického nastavenia.

4. Technológia inteligentného zarovnania

Zarovnanie pomocou servopohonu poskytuje spoľahlivosť registrácie ±1,5 mm pre konzistentné dokončovanie hrán.

5. Vykurovacie jadro – 3-zónový segmentový elektromagnetický valec

• Zrýchlené zahriatie: dosiahne 100 °C za približne 5 minút – výrazne predbehne výkon tradičného valca.

• Tepelná konzistencia: udržuje rovnomerné nanášanie lepidla na zlepšenie kvality povrchu laminácie pri vysokých rýchlostiach.

• Prevádzka Power-Smart: pre šírky ≤720 mm, chod len v zóne 2, zníženie spotreby energie o cca 33 %.

• Zníženie opotrebovania: sústredené vzory zahrievania pomáhajú zachovať integritu gumového valca a znižujú frekvenciu servisu.

6. Inteligentné prevádzkové režimy

ZDFM-A: Plne automatizovaný pracovný postup zahŕňajúci podávanie, lepenie, laminovanie, tlakové čerpanie a odľahčovanie, rezanie a stohovanie.

ZDFM-S: Asistované nastavenie parametrov – zadajte veľkosti listov na HMI a 14 servojednotiek sa samo zarovná za približne 1 minútu.

7. Produktivita s nulovými výpadkami

Mechanizmus kontinuálnej výmeny dosiek skracuje prestoje a môže výrazne zvýšiť priepustnosť.

8. Riadenie procesov v reálnom čase

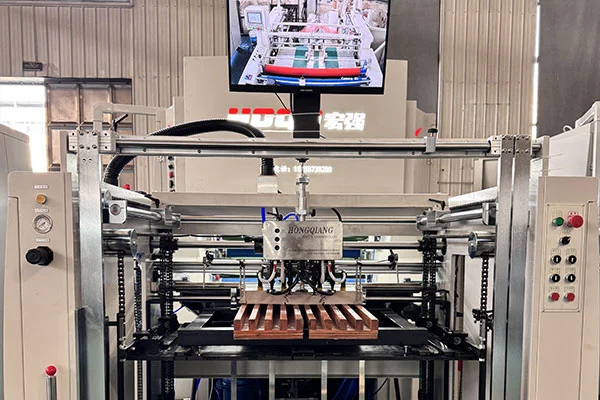

Integrovaná zadná kamera a konektivita internetu vecí umožňujú vzdialenú diagnostiku kedykoľvek.

9. Hlavné komponenty od svetových lídrov

Elektrické systémy: Schneider Electric (FR), Omron (JP).

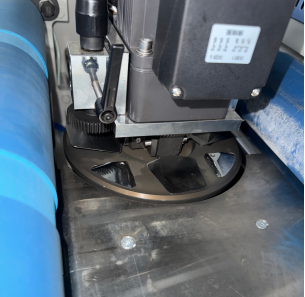

Zariadenie diskového noža (štandardné)

1.Diskový nôžje vybavený4 čepele, ktorý dokáže prestrihnúť film napozíciu produktupodľaotáčanie zariadenia kotúčového noža.

2.Horizontálne rezaniemôže lepšie rezať film bezpoškodenie povrchu papiera ovládaná spoločnosťou asamostatný frekvenčný menič, arýchlosť je možné ľubovoľne zvoliť vyrovnať sa s rôznymi situáciami.

Zariadenie na rezanie brúsnym kotúčom (štandardné)

1fréza s brúsnym kotúčomefektívne meliepovrch fólie v lonebez poškodenia potlačenej vrstvy. Spolupracuje s odrazovými kladkami, čo umožňujerrýchle oddelenie materiálu. Zvlášť vhodné na spracovanie lepidla citlivého na tlak (PSA).

2odrazové valceprijme asamostatne vyvinutý mechanizmus na ťahanie papiera, ktorý využívarozdiel rýchlostidorýchlo zlomiťfóliu a oddeľte papier. Dosahuje produktbez chvostovej fólie a bez rolovacej fólie.

FAQ

Otázka 1: Aké sú dva režimy laminovania a ako si medzi nimi vybrať?

A1: Stroj podporuje režim nanášania (aplikované a sušené lepidlo na vodnej báze) a režim predbežného nanášania (vopred lepený film, iba teplo). Váš výber závisí od dostupnosti fólie a konečných nákladov na materiál – automatický laminovací stroj s vertikálnym kotúčovým nožom flexibilne zvláda oboje.

Q2: Aký je rozdiel medzi prevádzkou modelu A a modelu S?

A2: Model A ponúka automatizáciu jedným dotykom na podávanie, lepenie, lisovanie, rezanie a stohovanie. Model S využíva vstupnú veľkosť listu HMI na automatickú kalibráciu miesta podávania materiálu za menej ako 1 minútu. Automatický laminovací stroj s vertikálnym kotúčovým nožom ponúka obe možnosti, aby vyhovovali rôznym úrovniam zručností.

Q3: Ako šetrí 3-zónový elektromagnetický vykurovací valec energiu?

A3: Pre listy ≤720 mm sa aktivuje iba stredná zóna, zatiaľ čo dve bočné zóny sa vypnú. To môže znížiť spotrebu energie až o 60% v porovnaní s celozónovým vykurovaním, bez toho, aby bola ohrozená kvalita laminácie.

Q4: Ako zlepšuje systém nepretržitej výmeny dosiek produktivitu?

A4: Systém stohovania s dvoma zásobníkmi sa automaticky prepne, keď je hlavný zásobník plný, čo umožňuje nepretržitú prevádzku bez zastavenia stroja. To pomáha udržiavať priepustnosť počas dlhých jázd.

Otázka 5: Prečo je liatinový mainframe výhodný pre dlhodobé používanie?

A5: Liatinová konštrukcia minimalizuje vibrácie a zachováva stabilitu pri vysokej rýchlosti aj pri veľkom zaťažení. Automatický laminovací stroj s vertikálnym kotúčovým nožom je trvanlivá investícia.
